솔루션 개요

다산네트웍스 전장사업부는 글로벌 자동차 제조업체를 위한 인포테인먼트 시스템을 포함한 차량 내 ECU를 개발해 왔습니다. 대한민국의 1등 인터넷 통신장비 기업으로서 누적된 네트워크 기술을 자동차 기술과 융합하고 시너지 효과를 창출하며 사업 영역을 자동차 분야로 확장하고 있습니다.

이더넷 기반 카메라 솔루션은 양방향 통신을 통해 설치, 작동 및 진단할 수 있는 편리한 방법을 제공합니다.
BroadR-Reach PHY 기술을 내장함으로써 크로스토크와 같은 신호 손상에 대해 더 많은 강도를 제공합니다.

이더넷 기반 ECU 장치를 연결하는 코어 브리지인 AVB 스위치는 스트림 예약, 대역폭 셰이핑, 우선 순위 기반 포워딩,
IP/MAC 주소 쌍 자동 구성 및 카메라에 전자 전원 공급을 포함한 최상의 배포를 위한 풍부한 기능을 제공합니다.

CAN과 이더넷 도메인 간에 대화할 수 있도록 하는 것은 스위치 상단에 게이트웨이 기능을 구축함으로써 실현됩니다.
주차 보조 시스템은 특히 경험이 없는 운전자에게 유용합니다.
DASAN의 AVM은 전면, 후면, 왼쪽 및 오른쪽 카메라에서 들어오는 실시간 비디오 스트림을 구성하고
처리하여 ‘탑 뷰’를 제공합니다.

우리의 목표는 인프라에서 서비스까지 ‘모든 이더넷’ 차량 내 통신을 제공하는 것입니다.

자동차 이더넷
소프트웨어

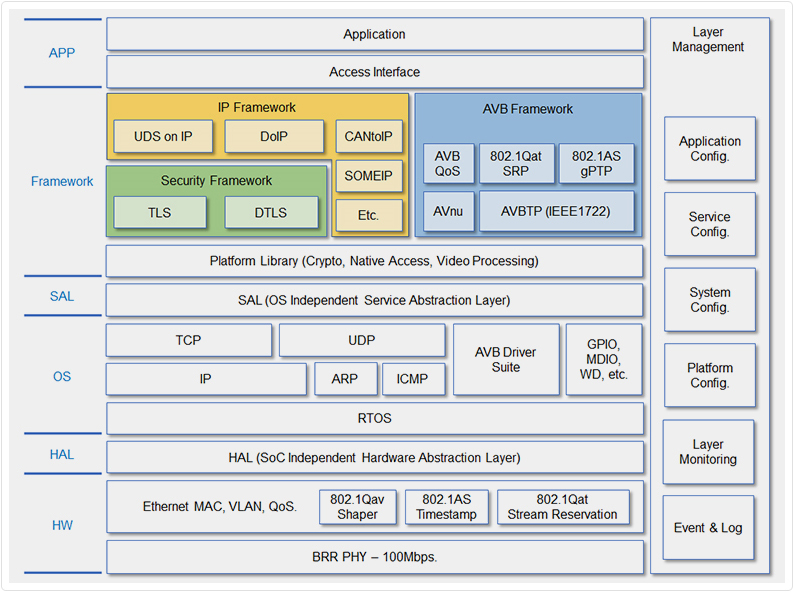

자동차 이더넷 소프트웨어 모듈은 자동차 ECU를 위한 안정적이고 검증 가능한 소프트웨어 구성 요소를 제공하여
시장의 요구를 쉽게 충족할 수 있도록 합니다. 주로 이더넷 기반 네트워킹 및 응용 프로그램에 중점을두고
더 많은 서비스 (AVB, SOME / IP, UDS on IP 등)를 사용할 수 있습니다.

DASAN의 이더넷 소프트웨어 스택은 OEM, Tier1 및 Tier2용 자동차 제품과 사내 제품(L2 스위치,
이더넷 카메라, AVM 및 이더넷 테스트 장비)에 설치되었습니다.

인포테인먼트

이더넷 카메라 AVN, AVM

자동차 테스트 장비

ECU 제어 및 모니터링

이더넷 스위치

브로드 R 리치 (100Base-T1)
PHYT-Spec을 사용한 스트림 예약

주요특징

AVB 프레임 워크

미션 크리티컬 앱을 위한 시간 동기화오디오 및 비디오 전송대역폭 예약 및 자동차 셰이퍼(CBT)
IEEE802.1AS 마스터/슬레이브 시간 동기화 모드, BMCA, 아브누IEEE1722 패킷에 캡슐화된 61883(PCM 오디오, MJPEG/H.264 비디오)
스트림미디어 시계 복구에 의한 프리젠 테이션 시간에 미디어 재생
IP 프레임 워크

서비스 지향 플러그 앤 플레이 (SOMEIP)표준 기반 진단IP와 CAN 간의 상호 작업 기능규칙에 따른 패킷 전달 (방화벽, NAT 등)
서비스 검색이 포함된 SOME/IP(서비스 등록, 이벤트 구독/게시, 서비스 호출)UDS over CAN, P, 독점 이더넷 프로토콜(ISO-14229: Part5)
DoIP (ISO-13400-2) 프로토콜 스택 및 테스트 장비 시뮬레이터NXP의 지정된 패킷 포워딩 엔진(PFE)
보안 프레임워크

타원 곡선을 기반으로 한 경량 인증CCM8, GCM, CBC 블록 암호화 모드암호화 및 암호 해독(AES128, ARIA)
암호 스위트 (PSK, CCM8-AES128, GCB-AES128/ARIA,
CBC-AES128/ARIA)타원 곡선에 대한 임시 인증 및 키 교환 (ECDSA, ECDHE) (secp256r1)레거시 프레임워크
CAN과 IP 사이의 상호 작동 기능 (IWF)IWF를 구현하기 위한 맞춤형 SoCCPU에 대한 추가 로드가 없는 경량 논리
NXP의 지정된 SoC(LLCE)에서 IWF 수행CAN-to-CAN과 CAN-to-IP 간의 데이터 전달데이터 수집 및 필터링 지원

진화하는 프레임 워크

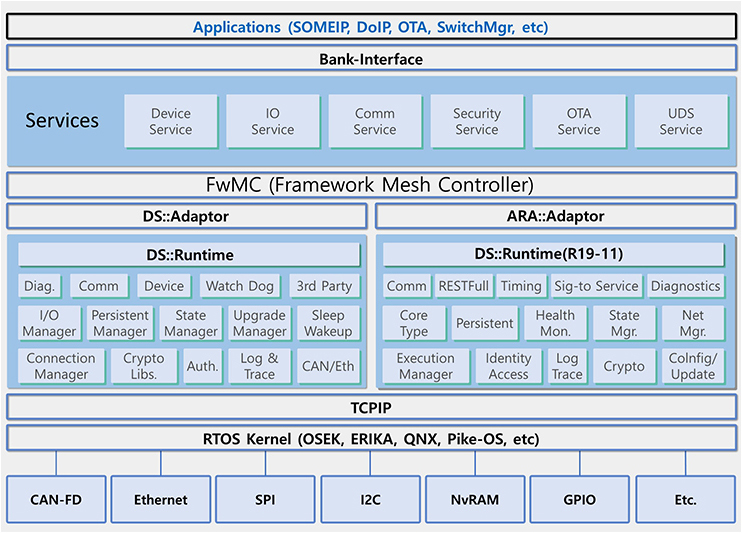

자동차 소프트웨어 프레임워크의 주류인 AUTOSAR-Adapting은 클래스 AUTOSAR와는 달리 강력한 기능 세트를 제공하고 있습니다.
또한 API 상호 운용성, RAM에서 APP 실행, MMU 제어 가상 메모리 사용, 서비스 지향 통신, 다중 및 동적 스케줄링 등을 기반으로 POSIX(PSE51)가
포함된 실제 및 가상 운영 환경에서 애플리케이션 프로세서에서 미션 지향 서비스를 구현할 수 있습니다.

프레임 워크 확장

ARA를 기반으로 한 플랫폼 통합::Comm사내 아키텍처에서 AUTOSAR
(프레임워크 브리지 – 메시 컨트롤러)로 쉽게 마이그레이션할 수 있습니다. 여러 프레임 워크의 공존2021년 1분기

ODM 사업

DASAN은 자동차 시장을 위해 2013년부터 AVB 스택을 구축해 왔습니다. 우리의 이더넷 AVB 스택은 리눅스,
OSEK OS, BCM89xxx에서 사용할 수 있습니다. 이 AVB 스택에는 IEEE 1722a AVTP, IEEE 802.1AS, 802.1Qav,
802Qat의 구현이 포함되어 있습니다.

TCP/IP 스택, SOME/IP, SOME/IP SD, DoIP, UDS 기능은 추가 구현으로 계속 추가됩니다. 우리는 이더넷 카메라,
자동차 이더넷 스위치, AVM, CAN-이더넷 게이트웨이 등을 개발할 수 있는 기능과 인력을 보유하고 있습니다.

기술 활동

NXP의 골드 파트너

2020년에 NXP와 함께 골드 파트너 회사에 등록되었습니다.
OEM과의 파트너십

이더넷 자동차 통신 사양 설계에 대한 협력을 성공적으로 마쳤습니다.
오픈 얼라이언스 회원을위한 활동

2013 년부터 오픈 얼라이언스 SIG 채택자 회원

교육 및 컨설팅

교육 및 컨설팅 과정은 고객에게 제공됩니다. 이 과정은 DASAN 네트웍스 사이트 또는 고객 사이트에서 진행되며
모든 DASAN 네트웍스 제품에 사용할 수 있습니다. 가격 세부사항을 위해 저희에게 연락하십시오.
비용에는 모든 보충 교육 자료 및 시스템 서비스 매뉴얼이 포함됩니다.

이더넷 표준 및 네트워킹
Layer 1 & Ethernet Equipment
이더넷 연결 및 프레임 구조

스위치 작동 및 Layer2 필수 기능
어드레싱
주소 확인 프로토콜(ARP)

포어
지원 프로세스
L2 스위치 장치 이해 브로드 R 도달 범위
